起源の場所:
中国
ブランド名:
WENYOU
証明:
ISO/UL/REACH/RoHS/CE
モデル番号:
LE-9229/LH-9229
| 属性 | 値 |
|---|---|
| 色 | 淡黄色、透明 |
| 衝撃強度 | 高 |
| 柔軟性 | 高 |
| 引張強度 | 50-60 MPa |
| 絶縁破壊強度 | 25 kV/mm以上 |
| 熱分解 | 320℃以上 |
| 絶縁抵抗 | 高 |
| 耐湿性 | 高 |

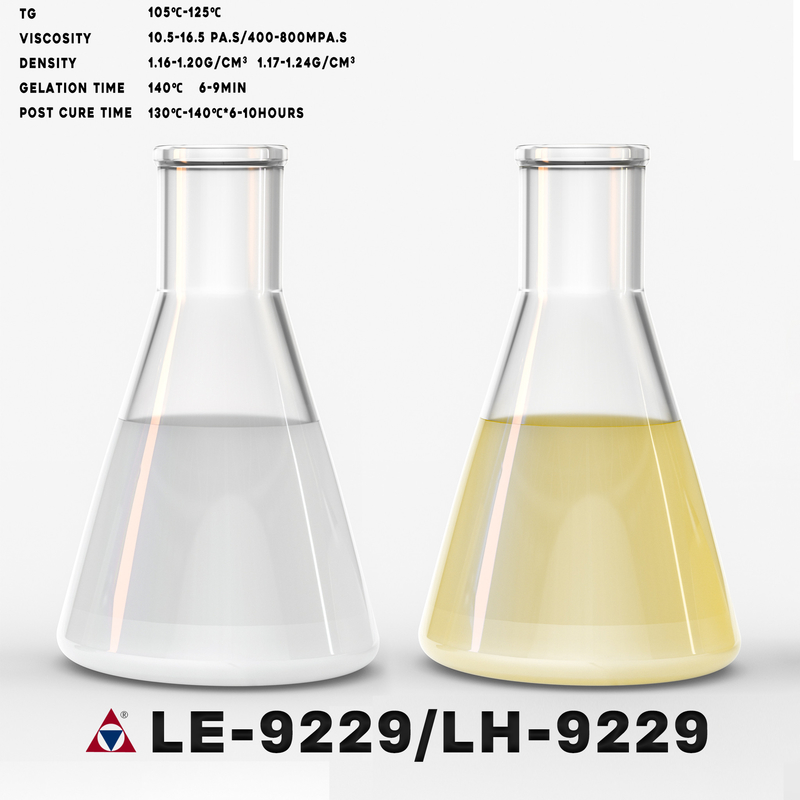

このLE-9229/LH-9229 エポキシ樹脂システムは、要求の厳しい電気絶縁用途向けに設計された、改良されたゴム強化配合の二液性システムです。LE-9229 エポキシ樹脂と LH-9229 硬化剤を正確な 1:1 比率 (各 100 pbw) でシリカ粉末フィラー (280-340 pbw) と組み合わせることで、このシステムは優れた熱安定性 (Tg 105-125℃)、耐クラック性、および機械的強度を実現します。中/高電圧絶縁 (10-35kV) に最適で、自動圧力ゲル化 (APG) および真空注型プロセスの両方をサポートしており、変圧器、固体ポールブッシング、および開閉装置コンポーネントに適しています。
| エポキシ樹脂 LE-9229 | 硬化剤 LH-9229 |
|---|---|
| 外観: 乳白色、粘性液体 | 外観: 淡黄色液体 |
| 25℃での粘度: 10.5-16.5 Pa.s | 25℃での粘度: 400-800 mPa.s |
| 密度: 1.16-1.20 g/cm³ | 密度: 1.17-1.24 g/cm³ |
| 引火点: ~135℃ | 引火点: ~140℃ |
| 機械的 | 値 | 電気/熱的 | 値 |
|---|---|---|---|
| 引張強度 | 65-95 MPa | 体積抵抗率 | 10⁵ Ω*cm |
| 曲げ強度 | 110-150 MPa | 絶縁破壊強度 | 30 kV/mm |
| 圧縮強度 | 130-190 MPa | 熱伝導率 | 0.8-0.9 W/m*K |
| 衝撃強度 | 10-18 kJ/m² | 損失係数 | 0.02 |
| APG 注入 | 真空注型 |
|---|---|
| 混合温度: 40℃ (1～2 時間) | 混合温度: 60℃ (1～2 時間) |
| 金型温度: 130-150℃ | 金型温度: 80-100℃ |
| ゲル化時間: 10～30 分 | 硬化時間: 3～6 時間 |
| 後硬化: 130-140℃ × 6-10 時間 | 後硬化: 130-140℃ × 6-10 時間 |
私達にあなたの照会を直接送りなさい
